复杂工况用防爆型超声波液位计TD-S106
详细信息
| | 品牌：通达 | | 加工定制：是 | | 型号：TD-S106 | |
| | 工作压力：常压 Mpa | | 测量范围：0～20m | | 测量精度：0.3% | |
| | 防护等级：IP65 | | 材质：ABSABS | | 环境温度：－20℃ ～ ＋60℃ | |
| | 供电电压： DC24V/AC220V | | | | | |
复杂工况用防爆型超声波液位计是在传统超声波液位计的基础上，结合客户的实际需求，新开发的系列超声波液位测量产品；它采用内置温度传感器，换能器和变送器一体，使整个仪表的安装、设置、标定更加简单。适用于在防爆环境下，酸碱等腐蚀性强的介质。
2.复杂工况用防爆型超声波液位计技术参数
量程：0～5M,0～8M,0～10M 0-60M
盲区：<0.3M,<0.5M
发射角：12°
显示分辨率：1MM
精度：±0.3%×量程
温度补偿：自动温度补偿
显示：四位0.36″LED(可选LCD)
工作频率 ：20 KHz～43.0KHz（因型号规格而不同）
现场设置：通过本机按键完成
标定：出厂标定,可现场校准
防爆标志：ExiaⅡBT4
输出（可选）
模拟输出信号：0～20mA；4～20mA负载<300Ω；0～5V；0～10V
数字输出：RS485（支持Modbus）
开关输出：三组
供电
工作电压： DC12V
功耗<1.5W
物理特性
外形尺寸：Φ75×110×M48
外壳材质：ABS工程塑料；换能器：PP
重量：242g
连接方式：螺纹连接或螺环固定
安装方式：外直管螺纹M48×1.5
键盘：三位贴片式A.B.C按键
进线电缆：Φ5～10MM×1.5M
防护等级：IP65（可选更高防护等级）
温度：－10℃～60℃
相对湿度：0～95%
压力： 常压
3.复杂工况用防爆型超声波液位计安装

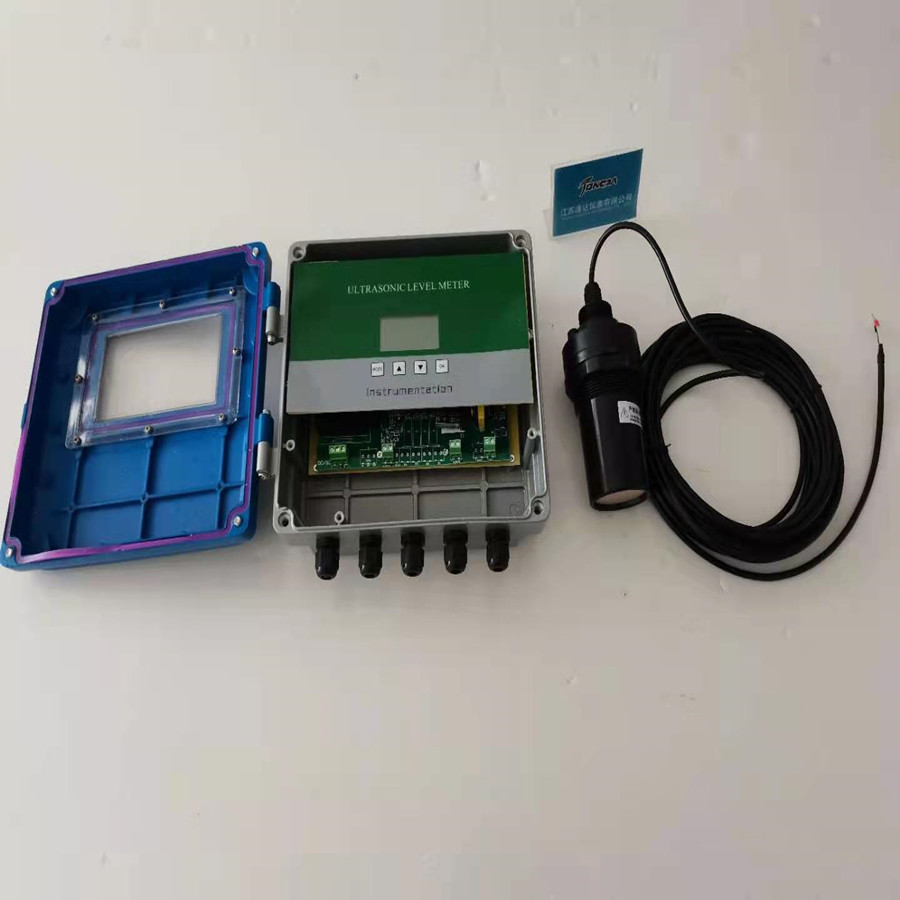

分体型主机安装方式：室内安装：可直接固定在墙上，壁挂式安装。
室外安装：需要加配不锈钢防护箱子。
传感器安装方式：
支架安装：在被测液体上方水平固定 L 型支架，用螺丝将液位仪固定在支架上。法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。
