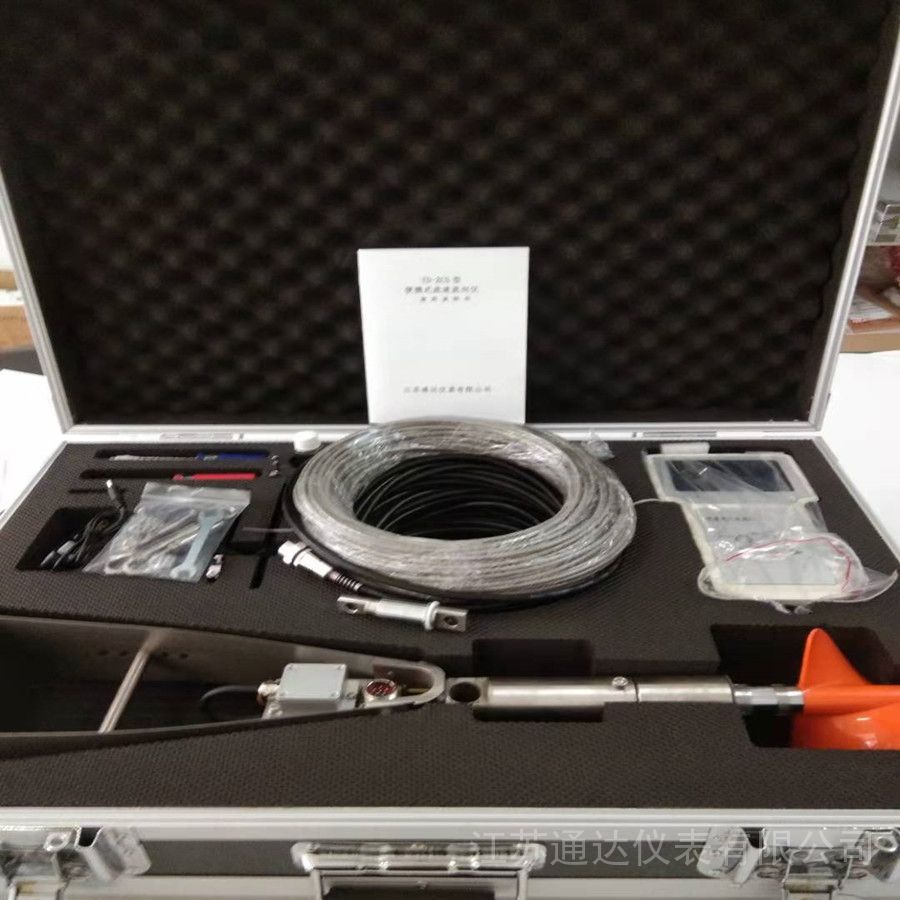

便携式流速流向仪海流计水上浮标

便携式流速流向仪由水下流速、流向测量部分和水上采集仪表组成。该仪器是一种新的改型仪器，其特点采用新颖的电子、无触点式测量，灵敏度高，防水、防沙性能良好，是一种大量程的流速流向仪，采用三维方式能准确反映水下流速传感器姿态、是国内*先进的流速流向仪，采用WINCE操作系统、大屏幕触摸屏、更直观、更简易操作的新型流速流向仪，一般河流、海流、渠道、湖泊、水电站、溢港道等地测流速、流向。

 主要技术性能及参数

1） 测速公式： （m/s）（自动计算）

2） 测速范围： 0.01～15.00（m/s）

3） 测算误差： ≤0.01%

4） 显示： 8×4位汉字液晶显示

5） 测量方式： 有线

6） 工作温度： 0℃～50℃

7） 功耗： ＜30mA

8） 电源： DC 12V

9）通讯方式： RS485 标准MODBUS协议

10）时钟误差： ≤2min/year

11）仪表可以输入水位或者加装水位传感器测量断面面积计算瞬时流量、累计流量。

13）测量流向0-360°误差小于0.1度

便携式流速流向仪，海流计，水上浮标 测量原理

流速测量：流速仪在水力推动下，其内置信号装置产生转数信号。从而，可根据某个单位时段内流速仪产生的信号总数，由以下公式计算出流速：

（m/s）

式中： v—测流时段内平均流速（m/s）

b—旋桨（或旋杯）水力螺距（m）

a—流速仪常数（m/s）

T—测流历时（s）

R—T时段内流速仪转子的总转数

对某个个体流速仪来说，b 和a为定值。因此，测流时，只要测出T和R值，即可计算出流速。

流向测量：通过流向传感器测量旋浆与地磁测量与正北方向的角度差

便携式流速流向仪海流计水上浮标

di一行显示：当前日期（日期时间必须设置正确），仪表按

           当前时间存储；7.4V是电池电压，低于5.5V 仪

            器将不能工作请充电，仪表充满电，充电器显

            示绿色。

第二行显示：当前时间，A和H 循环显示，A为被测量断面的

            面积单位平方米；H仪表设置的液位高度，或者

            辅助传感器测量的水位高度。

第三行显示：V和Q循环显示；V测量的当前流速，单位米/

            秒；Q测量的瞬时流量，单位立方米/小时

            当前瞬时流量

第四行显示：流向0-360度。
