吉鼎达太阳能供电数据远程传输 在线多普勒流速流量仪TD-F6L900
详细信息
| | 品牌：吉鼎达 | | 型号：TD-F6L900 | | 加工定制：是 | |
| | 类型：多普勒原理 | | 测量范围：0.01m/s---30m/s m3/h | | 精度等级：5.0% | |
| | 公称通径：100000 mm | | 适用介质：液体 | | 工作温度：-20—70℃ ℃ | |
简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量专家的追求，受科学技术自身条件的限制，始终没能解决好这一难题。
我们使用多普勒流速传感器，采用单点流速法结合水文流体学，通过单点流速，并结合水位，水流断面面积计算水流量。
只要有标准断面、流速、液位，就能测出水的大概流量。
一、应用范围：
1、暴风雨监测 ·废水处理 ·天然的河溪 ·市政给排水流速、温度、流量计量
2、水量流失/渗入监测 ·灌溉流程监测 ·工业污染计量
3、河口&潮汐的研究 ·渔业/水利 ·海岸侵蚀研究
4、下水道/暗渠流程监测 ·道路排水监测
5、运河流程研究 ·江河流程监测
二、仪表特点：
1、可测量管道、渠道、天然河流流量、流速、水位。
2、可提供瞬时流量值和累计流量值
3、通讯接口：MODBUS-RTU
4、传感器可在恶劣的现场和污水水质下长期工作
5、环境条件：无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题
6、传感器功耗：测流速时：电流＜60mA，功耗＜1W；
7、探头壳体耐密封压力：大于 4.5 个大气压，可水下 20 米工作
8、LCD显示屏，显示、操作方便。
三、主要技术指标：
1、仪表电源： DC9-18V，功耗2.5W
3、显示 ：19264中文显示，带休眠
4、流速范围：测流范围：0.02～10.00m/s 单向流速测量
流量计算标准断面 5%，非标准断面需要进行多次率定，才能有较为准确流量数据。
5、分辨率：1mm/s 精度：+/-2%，+/-1cm
6、水深范围：0~20m(*小水深：5cm) 分辨率：2mm 精度：+/-0.2%
7、流量计算：流程率，总流量水道类型：管道（圆管>400mm、蛋形管或其它异形管可选）
渠道（圆形渠、矩形渠或其它异形渠可选）天然的河、溪
8、数据输出：防雷隔离RS485端口，标准MODBUS-RTU 格式，可配接无线数传电台或GPRS、
CDMA网络通讯模块，实现数据远程传输
传感器IP68防护等级，可潜水20米工作（传感器电缆标配30米，长度:*大1000m）
四、超声波明渠流量计的组成与尺寸
- 仪表的组成
仪表主要分为三个部分：主机、流速传感器、超声波液位传感器

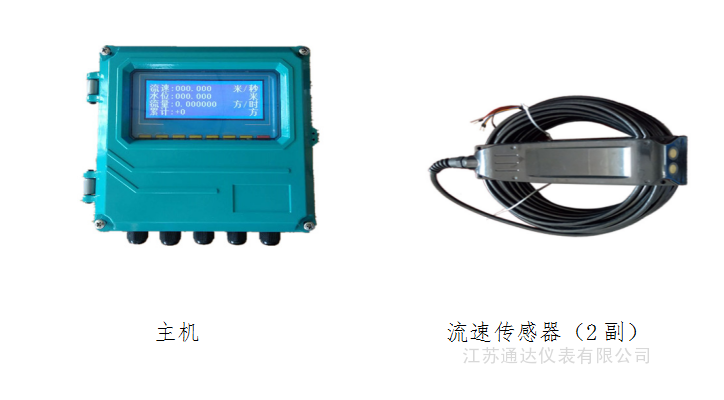

主机 流速传感器（2副）

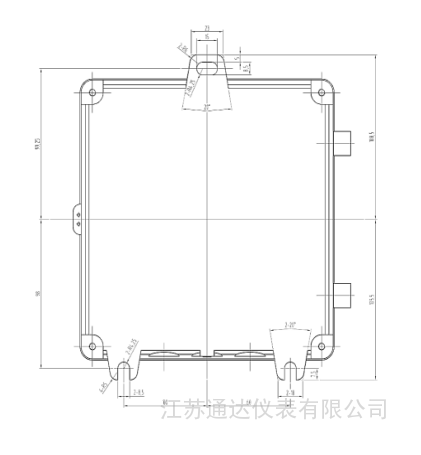

2.仪表的外观尺寸
3.主要技术指标及技术参数
主机：
* 数据显示：19264液晶屏显示，键盘输入
* 供电电源：AC220V、DC12-36V
* 整机功耗：<20W
* 显示内容：流量、累积流量、流速、液位、信号等
* 输出信号：RS485
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 相对湿度：10—90%
* 防护等级：IP65
* 安装方式：壁挂式
* 主机与传感器距离：≤200米
* 主机配备多种接口可以接入各种RTU或者液位计等设备；
流速传感器：
* 测量原理：多普勒原理 * 适应能力：可测量含有固体物质的污水
* 测量精度：5.0%
* 流速范围：0.01m/s---30m/s
* 测量渠道宽度：0.3-5米
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
超声波液位传感器：
* 测量精度：1.0%
* 测量范围：0.01m---10m
* 分辨率： 1.0mm
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68

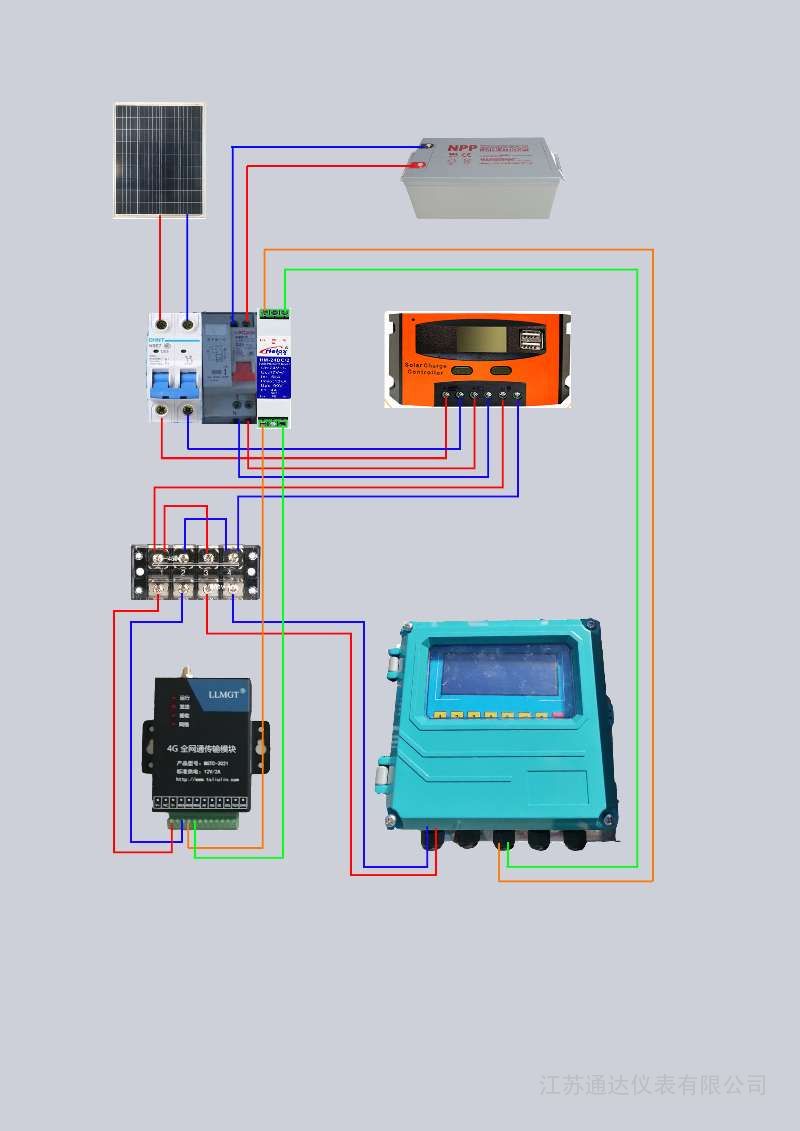

太阳能供电数据远程传输 在线多普勒流速流量仪接线图
