灌区引水渠，工厂污水排放沟，城市下水道这些场合，水流的特点是具有自由水面，依靠流体自身重力势能，在具有侧壁和下底的渠道内流动。这些水流叫作明渠水流。超声波明渠流量计主要适用于这些方面的流量测量。

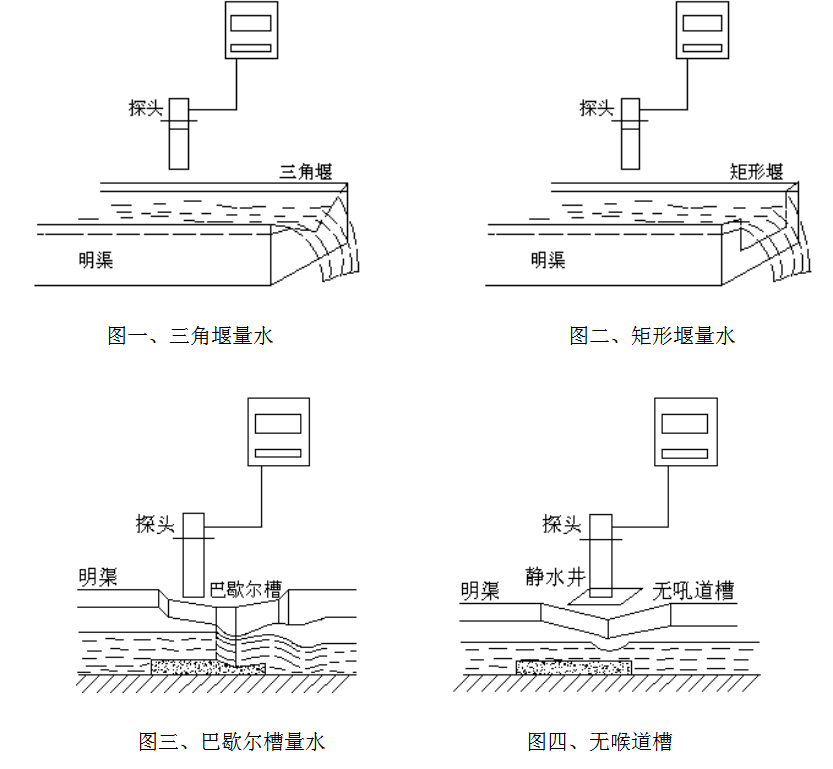

超声波明渠流量计测量流量的情况如图一 ~ 图四所示。在结构上，超声波明渠流量计由两部分组成。一、量水堰或量水槽部分。二、仪表部分
两水堰槽安装在明渠水路的中途或末端，利用堰或槽的节流作用，使流经堰槽时的水的液位与流量形成确定的对应关系。仪表的超声波探头安装在量水堰槽水位观测点上方，以测量堰槽的水位流量对应关系反推出流量
TD-1D型流量计反推流量所依据的水位—流量关系是由使用人员以数表形式置入仪表的。因此单从技术角度讲只要具备下述两个条件，就可以做为量水堰槽使用。
这两个条件是：1、具有可以重复出现，确定不变的水位—流量对应关系；2、仅有一个水位测量点。
二.选定量水堰槽
选用量水堰槽主要考虑的问题是：测流精度、流量大小，是否易于淤积，损失水头大小，制造成本，安装工作量及是否便于维护。超声波明渠流量计只有一个水位测量探头，既只能有一个水位观测点，这就要求所选择的堰槽只能工用在自由流条件。
1.在测流精度方面，上述堰槽排列顺序如下
直角三角堰：1~2%
矩形堰： 1~4%
巴歇尔槽： 3%
无喉道槽： 4%
2.与超声明渠流量计配用，适用流量范围
直角三角堰： 0.1~40升/秒
矩形堰： 2升/秒以上，小于10立方米/秒
巴歇尔槽： 1升/秒以上，小于10立方米/秒
无喉道槽： 1升/秒以上，小于3立方米/秒
3.直角三角堰、矩形堰结构简单，制造成本低，安装容易，但是水中泥沙含量大时， 堰板上游淤积，水头损失也较大。巴歇尔槽、无喉道槽、结构复杂，成本高，安装工作量大，但不易淤积，水头损失也小。
4. 自由流条件：堰槽量水的原理，是利用堰槽的纵向或侧向缩水作用，使流过堰槽水 的 流量与堰槽某处水位形成对应关系，以便通过测量水位求流量。这就需要量水堰槽安装在渠道以上后，堰槽下游水流的变化，不影响堰槽上游水位。更准确地讲，流经堰槽的水流必须超过改为临界状态，既下游水流的动能不能向上游传递。这种情况，就是满足了堰槽的自由流条件。否则就是淹没流。
直角三角堰、矩形堰的自由流条件比较容易判定，只要堰板下游水位低于堰板过水位位的*低点，就是自由流了。
巴歇尔槽、无喉道槽、不要求下游水位低于量水槽过水部位的*低点，可以有一定的淹没度。所谓淹没度，是指量水槽下游水位观测点与上游水位观测点的比值。便例如，下游水位为0.3米，上游水位为0.6米，则淹没度为0.5或为50%。上述三种量水槽的技术要求里，都给出了临界淹没度，只要量水槽过水时，实测的淹没度小于临界淹没度，就是自由流，否则是淹没流。要把满足自由流条件作为选择量水堰槽时的一个考虑当一个量水堰槽已安装在渠道上，并已通水，判断是否自由流是很容易的。但一量发现是淹没流，那么量水堰槽的安装就是失败的了。就可能要返工。因此，必须在施工安装之前，就正确地判断出，量水堰槽安装以后，是否会出现淹没流。如果经过推算，不能满足自由流条件，还可以换另一种堰槽或改变安装方法。在安装量水堰槽之前，判断自由流，是量水堰槽选择、安装工作中非常重要的一个环节。必须十分重视。
三.安装流量计的探头和仪表
有静水井的，探头安装在静水井上方；没有静水井的，探头安装在堰槽水位观测点上方。安装探头时，要注意留出超声波的盲区即当水位*高时，探头距水面的距离不小于盲区距离，对于TD-1D型都是0.4米。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平是探头对准水面。
安装探头要加工支架支架上留孔要与探头安装孔对应。
安装探头还要注意，在探头声波向水面传播的路径上，不要有多余反射面。
流量计的仪表应安装在室内，室内要通风良好，无腐蚀气体。仪表一般为挂壁安装。仪表后面有四个挂孔，仪表盘上先用四个螺钉拧在相应位置，待表盘固定在墙壁上后，再利用这四个钉将表挂上。如室内条件不好或必须安装在室外，应有防护仪表箱
仪表附近应安装交流220V的三孔插座，中心孔接地。用拔插仪表上的电源插头接断电。
仪表下面有五个PG9过线孔。可以向仪表内接入外径φ4～φ6的引线。穿入导线后，要把过线孔的锁母拧紧。不使用的过线孔，也要用一段短导线插入过线孔内，然后拧紧。不使外部气体进入仪表内部，可以延长仪表使用寿命。
-
