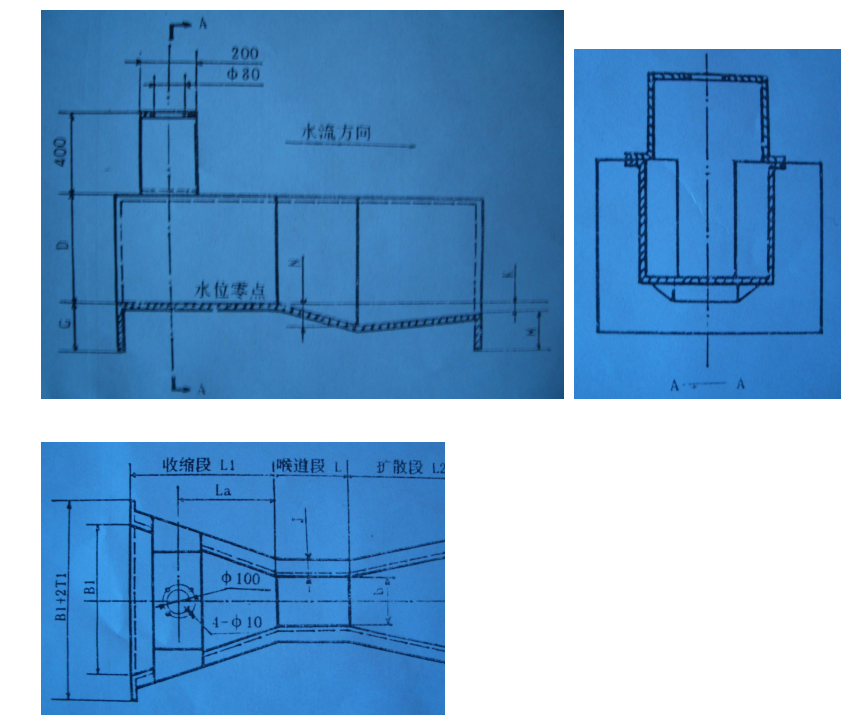

巴歇尔槽为矩形横籽面的短喉道槽，由喉道上游的均匀收缩段，喉道段和下游均匀扩散段组成。巴歇尔槽的构造尺寸要求严格，喉道部分尺寸误差不要大于0.2%，其它尺寸不要大于1%。大型巴歇尔槽可用不锈钢建造，小型的应用玻璃钢整体模制成型做内衬，外侧用混凝土灌注。巴歇尔槽安装时，收缩段下底要水平；巴歇尔槽的侧墙要竖直；槽的中心线要与渠道的中心线重迭；进出口用45°角墙与渠道边坡连接。
巴歇尔槽的水位测量点在进品收缩段，从与喉道连接处向上游到收缩段的2/3处。下游水位测量点，可以用来确定淹没度。巴歇尔内水面波动较大，为提高测量精度，应在巴歇尔槽的旁侧构造构造静水井，用连通管与槽内连通，在静水井内测量不位。静水井尺寸为0.3~0.5米方形为益。尺寸太大，井内水位变化滞后；太小，不利于以后清淤。井底要比槽底低0.2米左右，以防止淤积，堵塞连通管。连通管直径为30~50毫米即可。超声波探头安装在静水井上方。如水中含泥沙较多，静水井易淤积，超声波探头也可以安装在巴歇尔槽收缩段的上方。既便这样，静水井也是需要的。由于槽内水面波动，校正流量计水位时，用尺在槽内是很难测得准确的水位值的。有了静水进，就方便多了。
巴歇尔槽的水位零点在收缩段下底的平面上。
巴歇尔槽上游平直渠道应有大于渠宽5倍的距离。
巴歇尔槽的自由流条件用淹没度来衡量。当淹没度大于临界淹没度时，为淹没流；当淹没度等于或小于临界淹没度时，为自由流。
巴歇尔槽的水位－流量关系符合下述公式，可以用计算的方法求出。公式中含有的流量系数C、n可从下表中查到。一般用喉道宽来区分巴歇尔槽的型号。
Q－CHn
式中：Q：流量（立方米/秒）
H：水位（米）
C：流量系数
n：流量系数
类别 序号 喉道宽度
b(m)流量公式
Q=Chan
(x10-3m3/3)水位范围
h(m)流量范围
Qx10-3(m3/s)临界
淹没度
m(%)*小 *大 *小 *大
小型
1 0.025 60.4ha1.55 0.015 0.21 0.09 5.4 0.5 2 0.051 120.7 ha1.55 0.015 0.24 0.18 13.2 0.5 3 0.076 177.1 ha1.55 0.030 0.33 0.77 32.1 0.5 4 0.152 381.2 ha1.58 0.03 0.45 1.50 111.0 0.6 5 0.228 535.4 ha1.53 0.03 0.60 2.5 251 0.6
标准型6 0.25 561 ha1.513 0.03 0.60 3.0 250 0.6 7 0.30 679ha1.521 0.03 0.75 3.5 400 0.6 8 0.45 1038 ha1.537 0.03 0.75 4.5 630 0.6 9 0.60 1403 ha1.548 0.05 0.75 12.5 850 0.6 10 0.75 1772 ha1.557 0.06 0.75 25.0 1100 0.6 11 0.90 2147 ha1.565 0.06 0.75 30.0 1250 0.6 12 1.00 2397 ha1.569 0.06 0.80 30.0 1500 0.7 13 1.20 2904 ha1.577 0.06 0.80 35.0 2000 0.7 14 1.50 3668 ha1.586 0.06 0.80 45.0 2500 0.7 15 1.80 4440 ha1.593 0.08 0.80 80.0 3000 0.7 16 2.10 5222 ha1.599 0.08 0.80 95.0 3600 0.7 17 2.40 6004 ha1.605 0.08 0.80 100.0 4000 0.7
大型18 3.05 7463 ha1.6 0.09 1.07 160.0 8280 0.8 19 3.66 8859 ha1.6 0.09 1.37 190.0 14680 0.8 20 4.57 10960 ha1.6 0.09 1.67 230.0 25040 0.8 21 6.10 14450 ha1.6 0.09 1.83 310.0 37970 0.8 22 7.62 17940 ha1.6 0.09 1.83 380.0 47160 0.8 23 9.14 21440 ha1.55 0.09 1.83 460.0 56330 0.8 24 12.19 28430 ha1.6 0.09 1.83 600.0 74700 0.8 25 15.24 35410 ha1.6 0.09 1.83 750.0 93040 0.8
-
