吉鼎达1号流量标尺不锈钢巴歇尔槽巴氏计量槽B=25
详细信息
| | 品牌：吉鼎达 | | 型号：B=25 | | 加工定制：是 | |
| | 类型：变面积式 | | 测量范围：0.1升/秒～10米/秒 m3/h | | 精度等级：3% | |
| | 适用介质：液体 | | 工作压力：常压 MPa | | 工作温度：-30~100 ℃ | |
巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
巴歇尔槽原理 明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反
巴歇尔槽选用流量标尺可以始流量一目了然 不需要在换算流量，为工程节约了时间及成本。
一、材质类型：不锈钢。 流量越大，相应增加壁厚。
二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
三、巴歇尔槽应用
1、巴歇尔槽形状复杂，比堰的价格高，而且为了提高精度要求量水槽的各部分尺寸准确。但也有这样一些其它测量装置无法比拟的优点：水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量。
2、与明渠流量计配合使用，把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

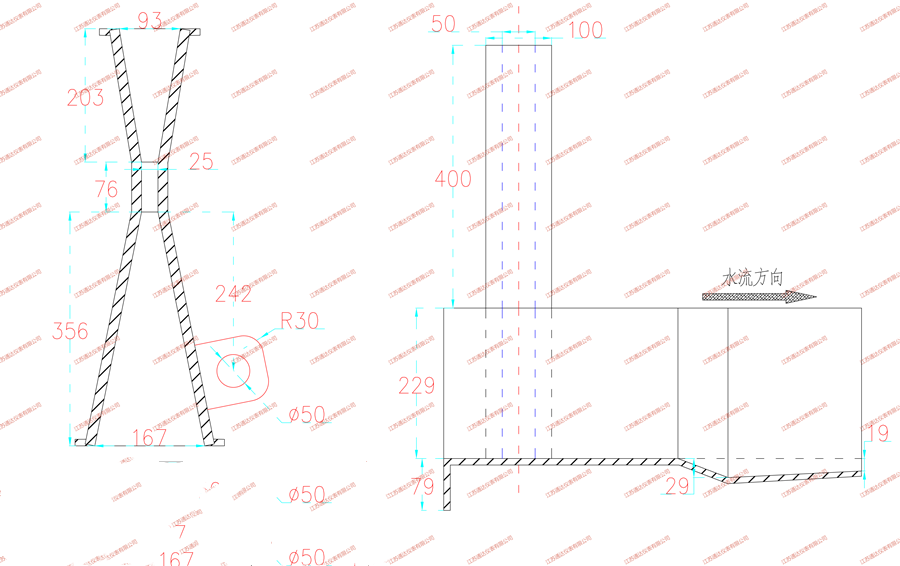

四、 1号巴歇尔槽参数
