吉鼎达水质在线监测工业荧光法溶氧仪TD-MCCF
详细信息
| | 品牌：吉鼎达 | | 型号：TD-MCCF | | 加工定制：是 | |
| | 类型：在线式 | | 测量范围：0～20.00mg/L | | 精确度：±1%F.S | |
| | 分辨率：1mm | | 尺寸：144×144×118 mm | | | |
一 概述
工业荧光法溶氧仪（以下简称仪表）是带微处理器的水质在线监测仪。广泛用于工业水、生活水和污水处理，及养殖业等。对水溶液中的含氧量进行连续监测和控制。仪表采用 LCD 液晶显示屏；智能型中文菜单操作；具有电流或电压输出， 测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调； 自动或手动温度补偿，电极自动标定。
二 结构特征和工作原理
2.1结构特征：

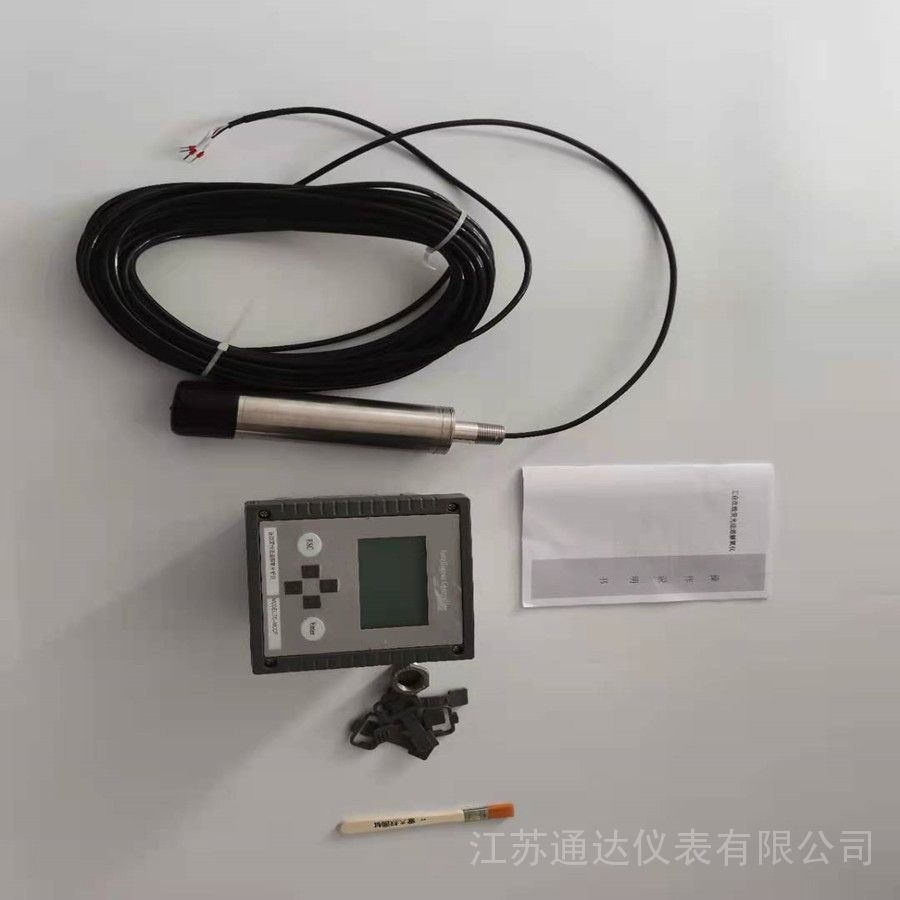

整套测量系统主要由TD-MCCF仪表（二次表）和溶氧电极（一次表）两部分组成，溶氧电极接触被测溶液，仪表显示水溶液的含氧量和温度及工作状态。
2.2工作原理：
荧光法溶解氧仪是基于物理学中特定物质对活性荧光的猝熄原理。调制的绿光照到荧光物质上使其激发，并发出红光，由于氧分子可以带走能量（猝熄效应），所以激发红光的时间和强度与氧分子的浓度成反比。我们采用了与绿光同步的红光光源作为参比，测量激发红光和参比光之间的相位差，并与内部标定值比对， 从何计算出氧分子的浓度，并经过温度补偿输出*终值。采用猝熄原理，维护量小，不消耗氧气，没有流速和搅动的要求，不受硫化物等化学物质干扰，分辨率和测量精度高。
三 技术参数
（1）测量范围：溶解氧：0～20.00mg/L（ppm）；温 度：0～60℃；
（2）测量误差：溶解氧：±1%F.S；温 度：±0.3℃
（3）自动温度补偿：0～60℃；
（4）电极残余信号：＜1‰；
（5）响应时间（终值 90%）：25℃时＜60S；35℃时＜30S；
（6）稳定性：在常压恒温下，每星期漂移＜2%F·S；
（7）信号输出：0～20mA，4～20mA，20～4mA(负载电阻＜750Ω)；
（8）三组继电器控制触点：2A 240VAC，6A 28VDC 或 120VAC；
（9）电源选配：85～264VAC±10%,45～65Hz，功率≤3W； 9～36VDC，功率≤23W
（10）外型尺寸：144×144×118mm；
（11）安装方式：盘装（嵌入式）； 开孔尺寸 ：138×138mm；
（12）工作环境：环境温度：-10～60℃； 相对湿度：不大于 90%；除地球磁场外周围无强磁场干扰。
四 功能特性
- 智能性：采用单片微处理机完成溶解氧值测量、温度测量和补偿；
- 人机对话：菜单操作结构，使用者按照屏幕上的提示就可操作；
- 多参数同屏显示：同时显示溶解氧值、温度值和工作状态；
- 软件设定输出方式：软件选择 0～10mA 或 4～20mA 或 20～4mA 输出；
- 测量范围和报警上、下限自由设定；上、下限超限报警提示；
- 三组继电器控制开关，迟滞量控制范围可调；
- 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；
