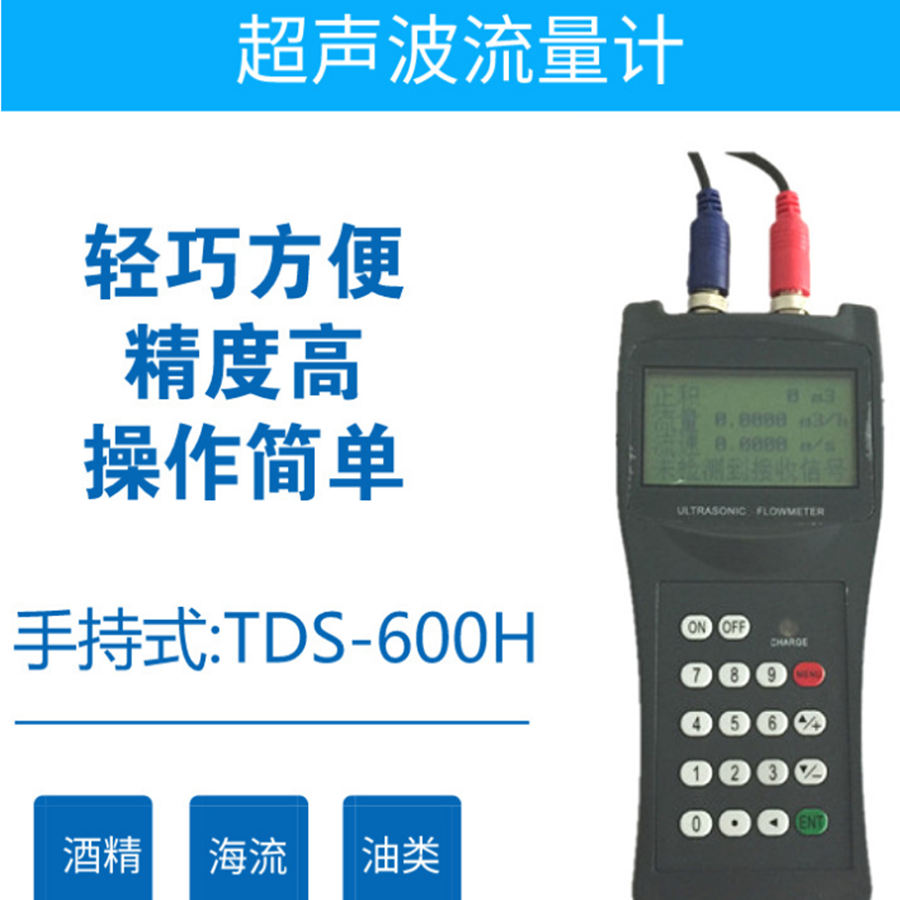

吉鼎达手持式超声波流量计TDS-600H
详细信息
| 品牌:吉鼎达 | | 型号:TDS-600H | | 加工定制:是 | |
| 类型:超声波 | | 测量范围:0.01~60 m3/h | | 精度等级:1% | |
| 公称通径:15~6000 mm | | 适用介质:液体 | | 工作压力:常压 MPa | |
| 工作温度:0℃~160℃ ℃ | | | | | |
TDS-600H型手持式超声波流量计 适用于各种工业现场中液体流量的在线标定和巡检测量。
手持式超声波流量计技术特点:
适用于各种尺寸管道流量计量,流速测量范围为0.01~±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体,测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。
- 测量精度:优于1%;
- 重 复 性:优于0.2%;
- 工作电源:内置镍氢充电电池可持续工作10小时以上;
- 安装方式:外敷式安装;
- 显 示:4行汉子同屏显示瞬时流量、流速、累积流量、信号状态等;
- 信号输出:隔离RS232,可用于联网检测或导出记录数据;
- 可选输出:OCT输出正、负、净累积脉冲信号和频率信号(1-9999HZ)可选;
- 可选配的传感器:外夹式,可即插即拔式接口;
可选配传感器及参数
技术参数 |
支架HS型 |
支架HM型 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H型 |
高温M1H型 |
适用管径(DN) |
15~100 |
50~700 |
15~100 |
50~700 |
300~6000 |
15~100 |
50~700 |
材 质 |
铝合金 |
ABS |
特殊高温材料 |
工作频率 |
1MHz |
常用安装方法 |
V (N、W)法 |
V、Z法 |
V (N、W)法 |
V、Z法 |
Z法 |
V (N、W)法 |
V、Z法 |
标 定 |
整机配对标定 |
磁 性 |
有 |
无 |
适用温度 |
0~70℃ |
0℃~160℃ |
防护等级 |
IP65 |
外形尺寸 |
200×25×25 |
280×40×40 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
质量(克) |
250 |
1080 |
75 |
250 |
650 |
94 |
150 |
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 |
介质浊度 |
≤20000ppm且气泡含量小 |
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里 |
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等 |
信号电缆 |
标准配置:5米×2,可选配10米×2或15米×2 |
传感器的安装
TDS-600H超声波流量计的传感器使用的是一对收发两用的压电陶瓷片,它们能够发射和接收穿过管道和液流的超声波信号,流量测量是通过测量发射和接收超声波的不同时间的差值来完成的。由于这个差值非常小,所以传感器之间的距离和平行度会影响到测量精度,使用者应该特别认真仔细的安装传感器。
安装传感器的步骤:
选择有足够直管段长度位置,*好是新管道、无锈蚀、易于操作的地方。
清除管道上的杂物和锈蚀,*好使用角磨砂轮机打掉锈蚀。
在传感器的发射面上涂上足够多的耦合剂(如:黄油、凡士林等),涂耦合剂的目的是排除传感器发射面与管道外表面之间的空气。
特别提醒:应避免沙粒和杂物进入这中间。
水平方向的管道内壁上部有可能残存着一些气泡 ,在这样的管道上安装时应选择在与管道的侧面垂直相切的面上。
传感器的安装距离
传感器的安装距离是在M25号窗口中显示的数值,它是指两只传感器的内侧距离,要想准确测量,使用者应按照显示的距离数值安装传感器。
V方式安装传感器
V方式安装传感器是在常用的方法,一般建议在15-400mm的管道上使用,它有时被称为反射法。
Z方式安装传感器
一般Z方式是在200mm以上的管道上使用,它有时被称为直接法。
W方式安装传感器
W方式通常被用在50mm以下的小管上。
