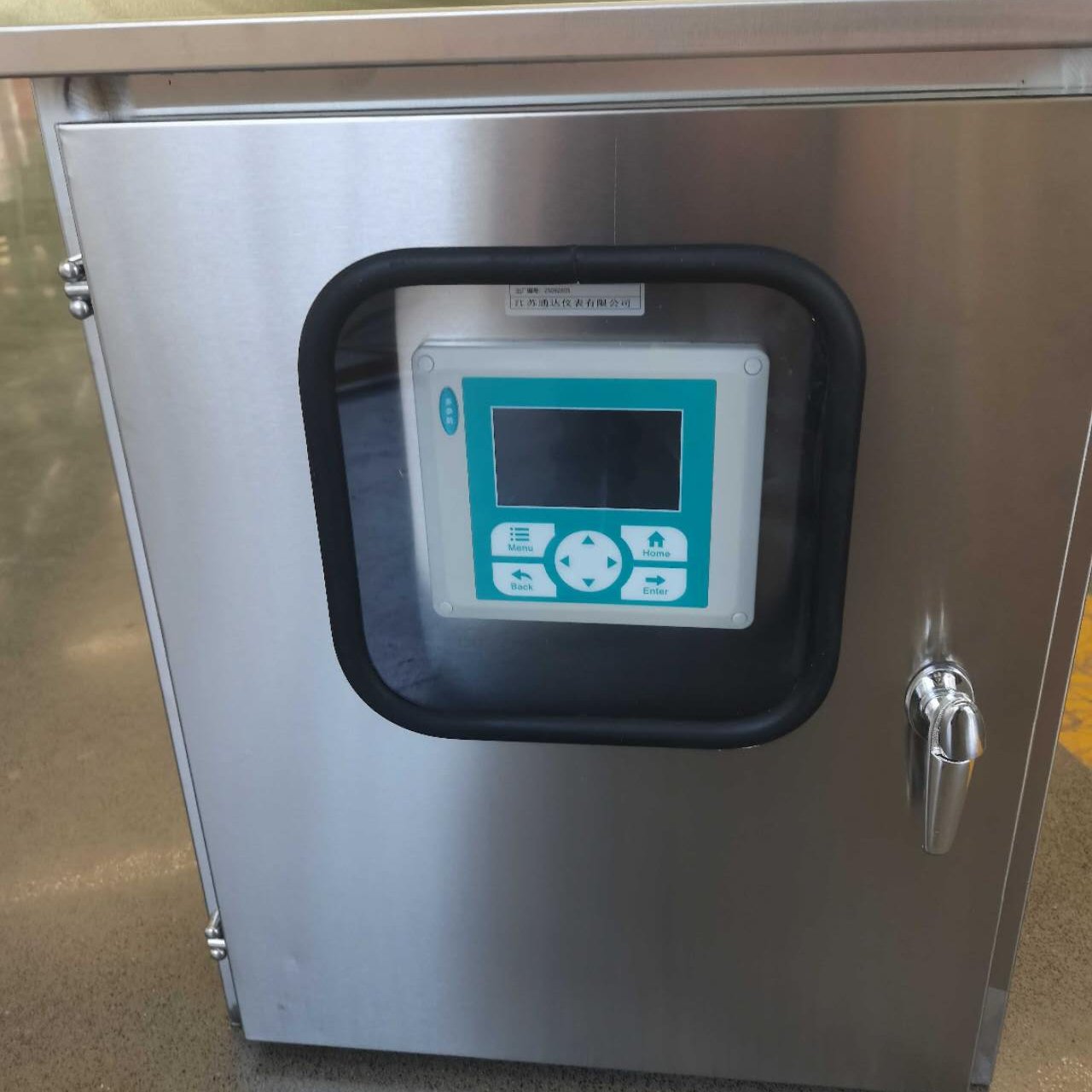

吉鼎达多参数水质检测仪TD-DCS20A04

一 概述
     多参数分析仪用于测定溶液中的PH、浊度、余氯、电导率、氨氮、COD、溶氧、温度等指标，该多参数是带微处理器的水质在线监测仪。广泛用于工业水、生活水和污水处理，及养殖业等。对水溶液中的各项指标进行连续监测和控制。仪表采用 LCD 液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和三组继电器控制开关、迟滞量范围可调；自动或手动温度补偿，电极自动标定。

二 结构特征和工作原理
       2.1结构特征 整套测量系统主要由仪表（二次表）和多指标传感器（一次表）组成，PH、浊度、余氯、电导率、氨氮、COD、溶氧、温度等传感器接触被测溶液，仪表显示溶液的各个指标值及工作状态。
      2.2工作原理
浊度：由红外传感器发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上，透射光的透射率与被测悬浮物的浓度成比例关系，通过测量透射光的透射率计算浊度的浓度。
PH：传感器是由pH（或ORP）玻璃电极和甘汞（或Ag/AgCl）参比电极组成的电池，依据能斯特方程产生与溶液pH值相关的电位差：Ex=Eo＋SpH。该电位差经具有高输入阻抗的前置放大器放大，热敏元件送出对应温度值的信号，两组信号被放大后经A/D转换，通过I/O接口芯片，经单片微处理器运算后得出对应PH数值。
余氯：利用在极化电极和参比电极之间施加特定电压幅度的负电压有针对性的选择余氯参加反应，使其在电极的阴极发生电化学反应，从而形成和余氯浓度成正比的电流信号。仪表通过对电流信号的采集和分析计算出余氯的浓度。
电导率：仪表产生高稳定度的正弦波信号加在电极上，流过电极的电流与被测溶液的电导率成正比，仪表将电流由高阻抗运算放大器转化为电压信号后，经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号；微处理器通过开关切换，对温度信号和电导率信号交替采样，经过运算和温度补偿后，得到被测溶液在25℃时的电导率值和当时的温度值。 温度补偿原理：电解质溶液电导率受到温度变化的影响，需要进行温度补偿；弱的水溶液的温度系数为 2.00%℃，浓度越大，温度系数越小。对较低 浓度（1µS·cm－1）溶液的温度系数不采用 2.00%℃，而由用户设置，范围为 0.00～9.99%。
氨氮：PVC膜离子电极，通过测量电位差，把电位的变化转换成NH4+的含量，其中检测过程中要避免CL离子的干扰，PH的环境为中性左右。
COD：UV光传感器发送的光波在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上，透射光的透射率与被COD的浓度成比例关系，通过测量透射光的透射率计算COD的浓度。
溶解氧：荧光法溶氧探头由光路系统、荧光敏感膜和光学检测系统三部分组成。探头插入待测介质后，介质中的氧立刻扩散进入有机硅分子层内并很快达到平衡。将调制蓝光打到荧光层，荧光分子产生红色荧光。荧光分子遇到氧后被淬灭，荧光强度与响应时间随氧气含量发生变化。通过检测荧光响应时间变化确定氧气含量。
   三 技术参数
浊度传感器参数
①量    程：0~20NTU、0-400NTU、0-4000NTU或根据要求扩展；
②分 辨 率：0.01NTU
③误    差：±3%FS
④测量单位：NTU
⑤功    率：≤3W
⑥输    出：4~20mA、RS485
⑦供    电：24VDC
PH传感器参数
①测量范围：pH：0～14.00pH，ORP：－1999～＋1999mV；
②分 辨 率：pH：0.01pH；ORP：1mV；
③基本误差：pH：±0.1pH；ORP：±3mV；温度：±0.5℃；
④自动或手动温度补偿范围：-10～110℃；
⑤稳 定 性： pH:≤0.1pH/24h；ORP: ≤2mV/24h；
余氯传感器参数
①测量范围：余氯：0～20mg/L（ppm）；
②温度范围：0～60℃；
③分 辨 率：余氯：0.001mg/L；
④基本误差：余氯：±1%F.S；
⑤稳 定 性：在常温下，每月漂移 < 2%F.S；
⑥输    出：4~20mA、RS485
电导率传感器参数
①测量范围： 0.01～20μS/cm（配 0.01 电极） 20～200μS/cm（配 0.1 电极）电导率仪 200～2000μS/cm（配 1.0 电极） 2000～20000μS/cm（配 10.0 电极） 6000～60000μS/cm（配 30.0 电极）
②分 辨 率：0.01μS/cm；
③仪器基本误差：电导率：±3.0%FS，温度：±0.5℃
④电子单元基本误差：电导率：±0.5%FS ，温度： ±0.3℃
⑤自动温度补偿范围： 0～99.9℃ （其他温度可定制），25℃为基准温度
⑥稳 定 性：±1%FS/24H
氨氮传感器参数
①量    程：0~1000mg/l、0-2000mg/l或根据要求扩展；
②分 辨 率：0.01mg/l
③误    差：±5%FS
④测量单位：mg/l
⑤功    率：≤3W
COD传感器参数
①量    程：0~300mg/l或根据要求扩展；
②分 辨 率：0.01mg/l
③误    差：±5%FS
④测量单位：mg/l
⑤功    率：≤3W
溶解氧传感器参数
①测量范围：溶解氧：0～25.00mg/L； 温 度：0～60℃；
②测量误差：溶解氧：± 0.2mg/LF•S；温 度：±0.5℃
③自动温度补偿：0～60℃；
④电极残余信号：＜1‰；
⑤响应时间（终值 90%）：25℃时＜60S；35℃时＜30S；
⑥稳 定 性：在常压恒温下，每星期漂移＜2%F•S；
⑦输    出：4~20mA、RS485
控制器参数
①外壳材质：ABS
②尺    寸：180×157×84.5mm（兼嵌入式：开口尺寸138*138mm）
③屏幕尺寸：4.3英寸LCD彩屏
④安装方式：壁挂/嵌入式
⑤供    电：220VAC/24VDC
⑥功    率：≤3W
⑦环境温度：-20~50℃；相对湿度：不大于90%
⑧输    出：两路4~20mA、三路开关量、RS485、RS232、打印、GPRS、蓝牙等（注：订货选购）
⑨可安装独立的存储卡，具备数据记录、储存、数据导出功能；
⑩自清洗开关

四 功能特性
① 智能性：采用单片微处理机完成PH值和电导率值的测量、温度测量和补偿；
② 人机对话：菜单操作简单，使用者按照屏幕上的提示就可操作；
③ 多参数同屏显示：同时显示浊度、PH值、余氯、电导率值、氨氮、COD值、溶氧值、温度值和工作状态；
④ 软件设定输出方式：软件选择 0～10mA 或 4～20mA 输出；
⑤ 测量范围和报警上、下限自由设定；上、下限超限报警提示；
⑥ 三组继电器控制，迟滞量控制范围可调；
⑦ 操作记录可查询；
⑧ 中英文菜单可选；
